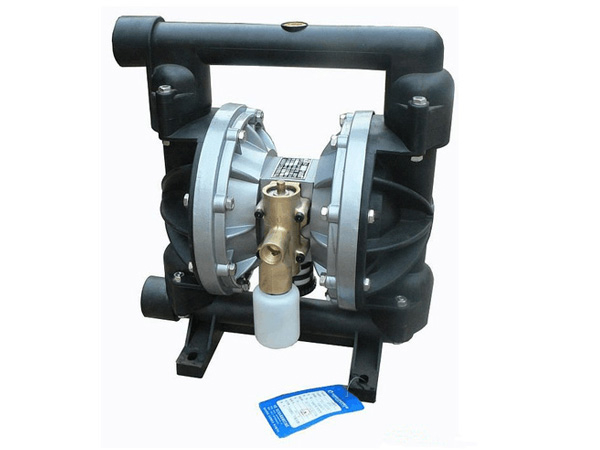

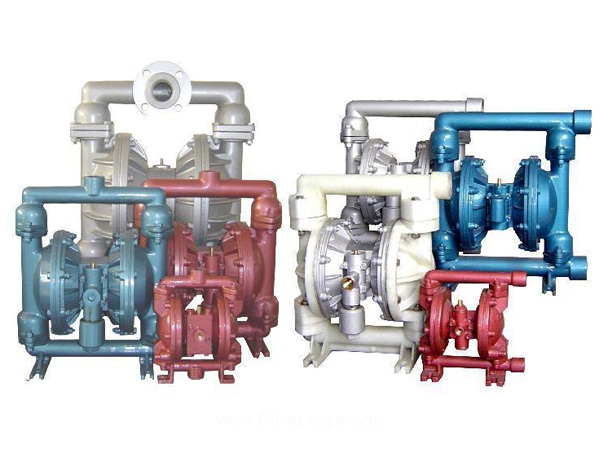

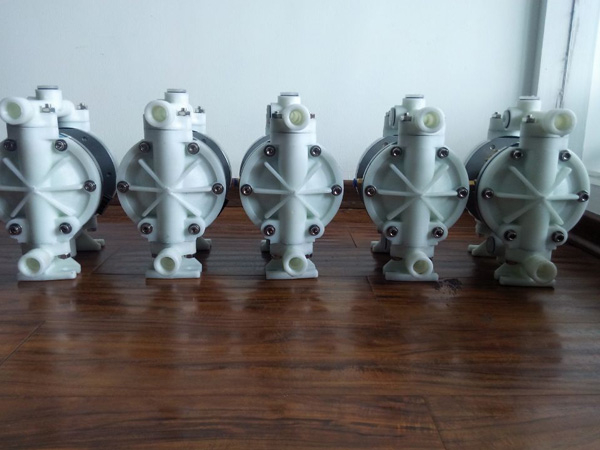

Пневматический диафрагменный насос QBY
Пневматический диафрагменный насос QBY
Пневматический диафрагменный (мембранный) насос QBY предназначен для перекачивания жидкостей с малой и высокой вязкостью. Такой насос сочетает в себе все преимущества самовсасывающих, погружных и шламовых насосов. Другой отличительной особенностью диафрагменного насоса является надежная защита главных движущихся элементов насоса от соприкосновения с перекачиваемой средой. Благодаря отличной герметичности пневматический диафрагменный насос можно использовать для перекачивания летучих и абразивных сред без вреда для агрегата и окружающей среды.
Запросить консультациюОсобенности
Простота конструкции и обслуживания. Для запуска насоса необходимо просто открыть/закрыть газовый клапан.
Возможность длительной эксплуатации пневматического насоса в холостую без отрицательного воздействия на работу агрегата в целом.
Устройство защиты осуществляет автоматическую остановку насоса в случае перегрузки. После восстановления стандартной нагрузки диафрагменный насос автоматически продолжает работу.
Минимальное количество быстро изнашиваемых деталей облегчает установку и проведение сервисных работ.
Ротор, поршень и другие элементы надежно защищены от соприкосновения с перекачиваемой жидкостью, гарантируя максимальную производительность и долговечность.
Не требует предварительного заполнения водой. Максимальная высота всасывания составляет 5м, давление на выходе не более 6 бар, напор 70м.
Диафрагменный насос позволяет осуществлять перекачивание абразивных жидкостей с включениями диаметром до 100мм.
Высокая износоустойчивость позволяет выполнять транспортировку жидкостей с грязевыми включениями.
Регулировка давления жидкости при помощи воздушного клапана в диапазоне от 1 до 7 бар.
Так как пневматический мембранный насос QBY не требует использования электроэнергии, он идеально подходит для работы в потенциально взрывоопасной среде.
Простая и надежная конструкция, а также высокая герметичность позволяют использовать диафрагменный насос погруженным полностью в перекачиваемую среду.
Перекачивание жидкостей с очень высокой вязкостью 10 000 сПз.
В случае холостого хода риск появления поломки полностью отсутствует.
Технические характеристики
| Модель | Расход (м3/ч) | Напор (м) | Высота всасывания (м) | Макс. диаметр твердых частиц (мм) | Макс. подача сжатого воздуха (кг/см2) | Макс. потребление воздуха (м3/мин) |
| 0-0.8 | 0-50 | 5 | 1 | 7 | 0.3 | |
| 0-1 | 0-50 | 5 | 1 | 7 | 0.3 | |
| 0-2.4 | 0-50 | 7 | 2.5 | 7 | 0.6 | |
| 0-8 | 0-50 | 7 | 4.5 | 7 | 0.6 | |
| 0-12 | 0-50 | 7 | 8 | 7 | 0.9 | |
| 0-16 | 0-50 | 7 | 8 | 7 | 0.9 | |
| 0-24 | 0-50 | 7 | 10 | 7 | 1.5 | |
| 0-30 | 0-50 | 7 | 10 | 7 | 1.5 |

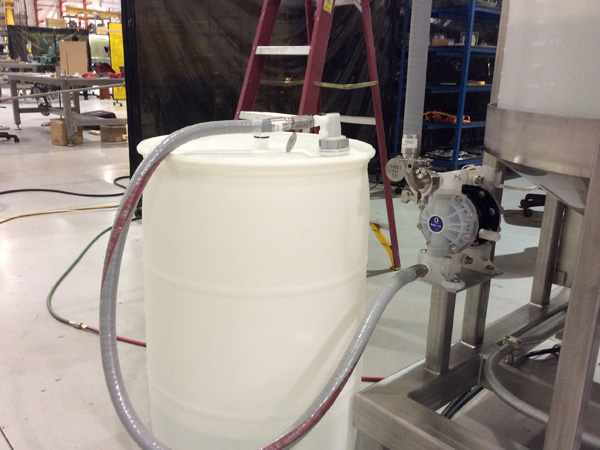

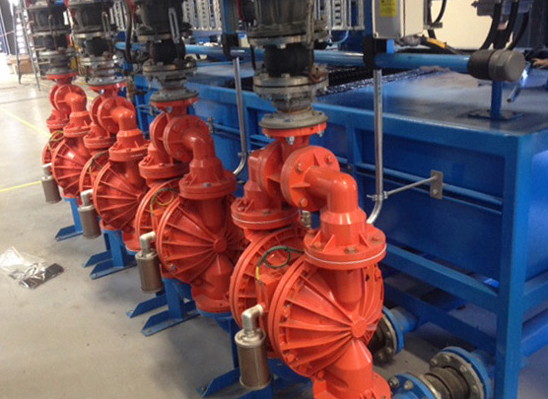

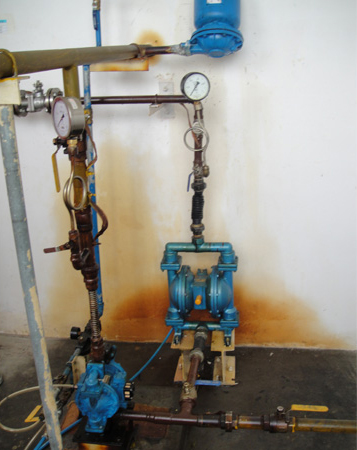

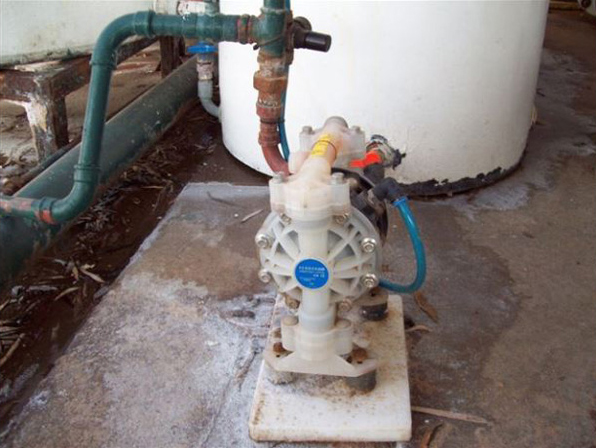

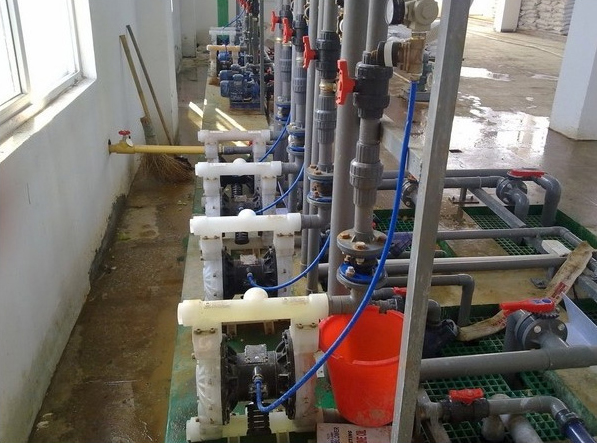

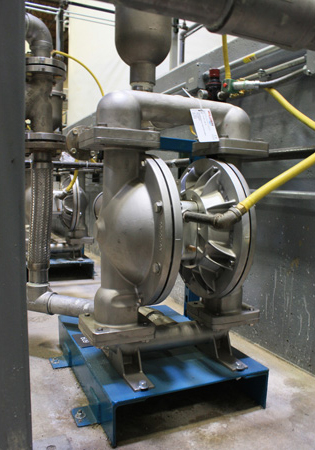

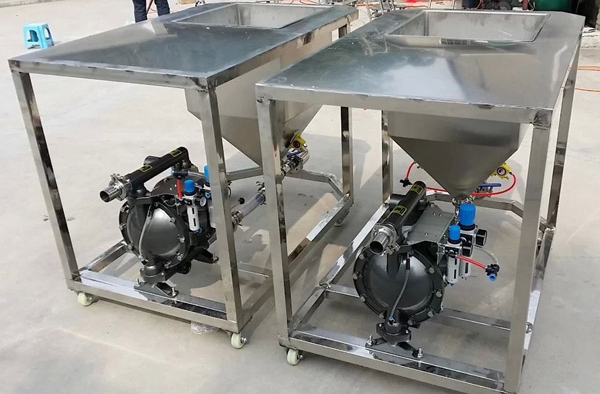

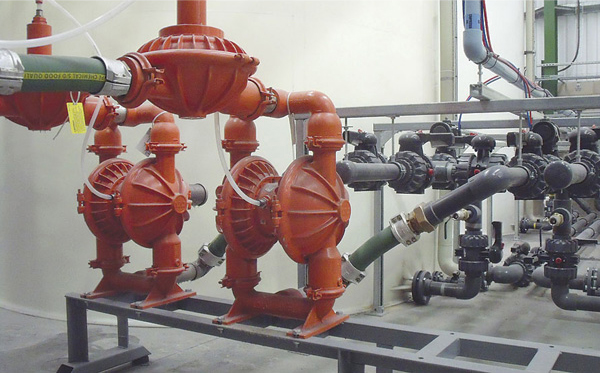

Области применения текстом
- Отведения стоков, отработанного масла и других жидких отходов промышленности. В качестве источника питания установки могут использовать баллоны со сжатым газом, что обеспечивает высокую автономность работы систем, позволяя использовать их на удалённых объектах.
- Удаления конденсированного газа и кислой воды, оставшихся после завершения нефтепереработки.

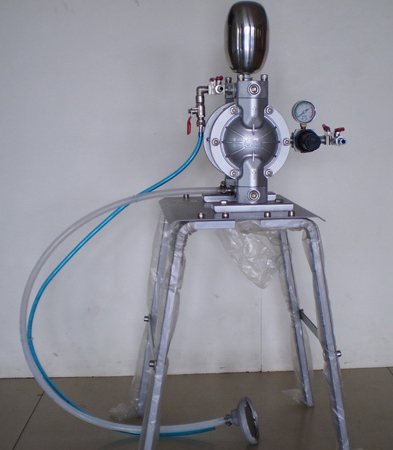

- Подачи глазурованного покрытия при производстве керамических плиток.
- Проверки исходного сырья в процессе нефтепереработки перед его непосредственной подачей в устройство для перегонки, что обеспечивает надёжную защиту системы от выхода из строя.
- Транспортировки нафтеновой кислоты, жидкого сульфита натрия и бензола.
